Mengenal Subnetting

Mengenal Subnetting

A.MENGENAL    SUBNETTING

       Subnetting adalah teknik memecah suatu jaringan besar menjadi jaringan yang lebih kecil dengan cara mengorbankan bit Host ID pada subnet mask untuk dijadikan Network ID baru. Subnetting merupakan teknik memecah network menjadi beberapa subnetwork yang lebih kecil. Subnetting hanya dapat dilakukan pada IP addres kelas A, IP Address kelas B dan IP Address kelas C. Dengan subnetting akan menciptakan beberapa network tambahan, tetapi mengurangi jumlah maksimum host yang ada dalam tiap network tersebut.

Alasan Melakukan Subnetting
Dua alasan utama melakukan subnetting:

1. Mengalokasikan IP address yang terbatas supaya lebih efisien. Jika internet terbatas oleh alamat-alamat di kelas A, B, dan C, tiap network akan memliki 254, 65.000, atau 16 juta IP address untuk host devicenya. Walaupun terdapat banyak network dengan jumlah host lebih dari 254, namun hanya sedikit network (kalau tidak mau dibilang ada) yang memiliki host sebanyak 65.000 atau 16 juta. Dan network yang memiliki lebih dari 254 device akan membutuhkan alokasi kelas B dan mungkin akan menghamburkan percuma sekitar 10 ribuan IP address.
2. Alasan kedua adalah, walaupun sebuah organisasi memiliki ribuan host device, mengoperasikan semua device tersebut di dalam network ID yang sama akan memperlambat network. Cara TCP/IP bekerja mengatur agar semua komputer dengan network ID yang sama harus berada di physical network yang sama juga. Physical network memiliki domain broadcast yang sama, yang berarti sebuah medium network harus membawa semua traffic untuk network. Karena alasan kinerja, network biasanya disegmentasikan ke dalam domain broadcast yang lebih kecil – bahkan lebih kecil – dari Class C address.

Tujuan Subnetting
Tujuan dari subnetting adalah sebagai berikut:

1.  Untuk mengefisienkan pengalamatan (misal untuk jaringan yang hanya mempunyai 10 host, kalau kita menggunakan kelas C saja terdapat 254 – 10 =244 alamat yang tidak terpakai).
2.  Membagi satu kelas netwok atas sejumlah subnetwork dengan arti membagi suatu kelas jaringan menjadi bagian-bagian yang lebih kecil.
3.  Menempatkan suatu host, apakah berada dalam satu jaringan atau tidak.
4.  Untuk mengatasi masalah perbedaaan hardware dengan topologi fisik jaringan.

5. Untuk mengefisienkan alokasi IP Address dalam sebuah jaringan supaya bisa memaksimalkan penggunaan IP Address
6. Mengatasi masalah perbedaan hardware dan media fisik yang digunakan daam suatu network, karena Router IP hanya dapat mengintegrasikan berbagai network dengan media fisik yang berbeda jika setiap network memiliki address network yang unik.
7. Meningkatkan security dan mengurangi terjadinya kongesti akibat terlalu banyaknya host dalam suatu network.

Fungsi Subnetting
Fungsi subnetting antara lain sbb:

1. Mengurangi lalu-lintas jaringan, sehingga data yang lewat di perusahaan tidak akan bertabrakan (collision) atau macet.
2. Teroptimasinya unjuk kerja jaringan.
3. Pengelolaan yang disederhanakan.
4. Membantu pengembangan jaringan ke arah jarak geografis yang menjauh,

     Untuk contohnya kita bisa ambil kasus sbb : WAN yang menggunakan jaringan antar kota yang berbeda. lebih optimpal jaringan tersebut dengan subnetting.

Proses Subnetting
Untuk melakukan proses subnetting kita akan melakukan beberapa proses antara lain :

1. Menentukan jumlah subnet yang dihasilkan oleh subnet mask
2. Menentukan jumlah host per subnet
3. Menentukan subnet yang valid
4. Menentukan alamat broadcast untuk tiap subnet
5. Menentukan host – host yang valid untuk tiap subnet

Mengenal Teknik Subnetting
      Misalkan disebuah perusahaan terdapat 200 komputer (host). Tanpa menggunakan subnetting maka semua komputer (host) tersebut dapat kita hubungkan kedalam sebuah jaringan tunggal dengan perincian sebagai berikut:
Misal kita gunakan IP Address Private kelas C dengan subnet mask defaultnya yaitu 255.255.255.0 sehingga perinciannya sebagai berikut:
Network Perusahaan
Alamat Jaringan              : 192.168.1.0
Host Pertama                  : 192.168.1.1
Host Terakhir                 : 192.168.1.254
Broadcast Address                    : 192.168.1.255
Misalkan diperusahaan tersebut terdapat 2 divisi yang berbeda sehingga kita akan memecah network tersebut menjadi 2 buah subnetwork, maka dengan teknik subnetting kita akan menggunakan subnet mask 255.255.255.128 (nilai subnet mask ini berbeda-beda tergantung berapa subnetwork yang akan kita buat) sehingga akan menghasilkan 2 buah blok subnet, dengan perincian sebagai berikut:
Network Divisi A
Alamat Jaringan / Subnet A : 192.168.1.0
Host Pertama : 192.168.1.1
Host Terakhir : 192.168.1.126
Broadcast Address : 192.168.1.127
Network Divisi B
Alamat Jaringan / Subnet B : 192.168.1.128
Host Pertama : 192.168.1.129
Host Terakhir : 192.168.1.254
Broadcast Address : 192.168.1.255
       Dengan demikian dengan teknik subnetting akan terdapat 2 buah subnetwork yang masing-masing network maksimal terdiri dari 125 host (komputer). Masing-masing komputer dari subnetwork yang berbeda tidak akan bisa saling berkomunikasi sehingga meningkatkan security dan mengurangi terjadinya kongesti. Apabila dikehendaki agar beberapa komputer dari network yang berbeda tersebut dapat saling berkomunikasi maka kita harus menggunakan Router.

Analogi:
     Ada sebuah jalan bernama Gatot Subroto terdiri dari beberapa rumah bernomor 01-08, dengan rumah nomor 08 adalah rumah Ketua RT yang memiliki tugas mengumumkan informasi apapun kepada seluruh rumah di wilayah Jl. Gatot Subroto.

      Ketika rumah di wilayah itu makin banyak, tentu kemungkinan menimbulkan keruwetan dan kemacetan. Karena itulah kemudian diadakan pengaturan lagi, dibuat gang-gang, rumah yang masuk ke gang diberi nomor rumah baru, masing-masing gang ada Ketua RTnya sendiri-sendiri. Sehingga ini akan memecahkan kemacetan, efiesiensi dan optimalisasi transportasi, serta setiap gang memiliki previledge sendiri-sendiri dalam mengelola wilayahnya. Jadilah gambar wilayah baru seperti di bawah:



                   Konsep seperti inilah sebenarnya konsep subnetting itu. Disatu sisi ingin mempermudah pengelolaan, misalnya suatu kantor ingin membagi kerja menjadi 3 divisi dengan masing-masing divisi memiliki 15 komputer (host). Disisi lain juga untuk optimalisasi dan efisiensi kerja jaringan, karena jalur lalu lintas tidak terpusat di satu network besar, tapi terbagi ke beberapa ruas-ruas gang. Yang pertama analogi Jl Gatot Subroto dengan rumah disekitarnya dapat diterapkan untuk jaringan adalah seperti NETWORK ADDRESS (nama jalan) dan HOST ADDRESS (nomer rumah). Sedangkan Ketua RT diperankan oleh BROADCAST ADDRESS (192.168.1.255), yang bertugas mengirimkan message ke semua host yang ada di network tersebut.

Masih mengikuti analogi jalan diatas, kita terapkan ke subnetting jaringan adalah seperti gambar di bawah. Gang adalah SUBNET, masing-masing subnet memiliki HOST ADDRESS dan BROADCAST ADDRESS.

Mengenal IP Adress

Mengenal IP Adress

 A.  Pengertian IP ADDRESS

         IP Address adalah alamat yang  diberikan ke jaringan dan peralatan jaringan yang menggunakan protocol TCP/IP. IP Address terdiri dari 32 bit angka biner yang dapat dituliskan sebagai empat angka desimal yang dipisahkan oleh tanda titik seperti 192.16.10.1.
         Oleh karena protocol IP adalah protocol yang paling banyak dipakai untuk meneruskan (routing) informasi didalam jaringan komputer satu dengan lain, maka kita harus benar-benar memahami IP address ini. Namun pengertian IP address dan subnetting sering agak membingungkan pemakai. Oleh sebab itu dalam disini akan diuraikan tahap demi tahap konsep IP address tersebut dengan harapan agar anda dapat mengerti cara penggunaan nya dengan baik.
          IP Address terdiri dari 2 bagian yaitu network ID dan host ID,  dimana network ID menentukan alamat dari jaringan dan host ID menentukan dari peralatan jaringan. Oleh karena itu IP address memberikan alamat lengkap dari suatu peralatan jaringan beserta alamat jaringan dimana peralatan itu berada. Ini sama ibaratnya dengan pemberian alamat rumah dimana tempat tinggal kita berada.
          IP address digunakan sebagai alamat dalam hubungan antar host di internet sehingga merupakan sebuah sistem komunikasi yang universal karena merupakan merode pengalamatan yang telah diterima di seluruh dunia. Dengan menentukan IP address berarti kita telah memberikan identitas yang universal bagi setiap interadce computer. Jika suatu computer memiliki lebih dari satu interface maka kita harus member dua IP address untuk computer tersebut masing-masing untuk setiap interfacenya.


B.  Sejarah IP ADDRESS

        Internet Protocol (IP) adalah alamat numerik yang logis identifikasi dan alamat yang ditetapkan untuk berpartisipasi dalam sebuah perangkat komputer yang memanfaatkan jaringan Internet Protocol untuk komunikasi antara node-nya. Alamat IP awalnya ditetapkan sebagai nomor 32-bit, yang sekarang dinamakan Internet Protocol Version 4 (IPv4), dan masih digunakan hari ini.
        Namun, karena pertumbuhan yang besar dari Internet dan penipisan yang dihasilkan dari ruang alamat, menangani sistem baru (IPv6), menggunakan 128 bit untuk alamat, dikembangkan pada tahun 1995 dan terakhir standar oleh RFC 2460 pada tahun 1998. Walaupun alamat IP yang disimpan sebagai angka biner, mereka biasanya ditampilkan dalam manusia-dibaca notations, untuk misalnya, 208.77.188.166 (untuk IPv4) dan 2001: db8: 0:1234:0:567:1:1 (untuk IPv6).
        ” Peran alamat IP telah karakteristik sebagai berikut: ” nama menunjukkan apa yang kita cari dan menunjukkan alamat di mana serta menunjukkan bagaimana rute ke sana.Alamat IP perangkat lunak dianggap alamat, dan tidak sulit kode alamat hardware. Internet Assigned Numbers Authority (IANA) yang mengelola alokasi ruang alamat IP global. IANA bekerja bekerja sama dengan lima Regional Internet Registries (RIRs) mengalokasikan blok alamat IP lokal ke Internet Registries (penyedia layanan Internet) dan lembaga lainnya.


C.  FORMAT PENULISAN IP ADDRESS

       IP address terdiri dari bilangan biner 32 bit yang dipisahkan oleh tanda titik setiap 8 bitnya. Tiap bit ini disebut sebagai octet. Bentuk IP address dapat dituliskan sebagai berikut:

xxxxxxxx.xxxxxxxx.xxxxxxxx

 Jadi, IP address memiliki range dari 00000000.00000000.00000000.00000000 sampai 11111111.11111111.11111111.11111111. Notasi IP address dengan bilangan biner seprti ini susah digunakan untuk digunakan, sehingga sering ditulis dalam 4 bilangan decimal yang masing-masing dipisahkan oleh 4 buah titik yang lebih dikenal dengan ‘notasi decimal bertitik’. Setiap bilangan decimal merupakan nilai dari satu oktet IP address. Contoh hubungan IP address dalam format biner dan decimal:

Desimal	167	205	206	100
Biner	10100111	11001101	11001110	01100100

D.  Jenis-Jenis IP Address

a)   IP Public
      Ini adalah Internet Assigned Numbers Authority (IANA) terdaftar alamat yang terlihat di Internet. Public bit tertinggi range address bit network address

• kelas A        0        0 – 127* 8
• kelas B         10      128 – 191 16
• kelas C         110     192 – 223 24
• kelas D        1110   224 – 239 28

b)  Privat
      Privat Address adalah kelompok IP Addres yang dapat dipakai tanpa harus melakukan pendaftaran. IP Address ini hanya dapat digunakanuntuk jaringan local (LAN) dan tidak dikenal dan diabaikan oleh Internet. Alamat ini adalah unik bagi jaringan lokalnya tetapi tidak unik bagi jaringan global. Agar IP Private ini dapat terkoneksi ke internet, diperlukan peralatan Router dengan fasilitas Network Address Traslation (NAT).
Berikut adalah Alamat yang dicadangkan untuk jaringan private:

• Private Address Kelas A :

IP Address dari 10.0.0.0 – 10.255.255.254, setara dengan sebuah jaringan dengan 24 bit host. Atau sekitar 16.777.214 host

• Private Address Kelas B:

172.16.0.0 – 172.31.255.255, setara dengan 16 jaringan yang masing-masing jaringan memiliki host  efektif sebanyak 65.534 host

• Private Address Kelas C:

192.168.0.0 – 192.168.255.254, setara dengan 256 jaringan yang masing-masing jaringan memiliki host  efektif sebanyak 254 host.

E.  Pembagian Kelas IP Address

       Jumlah IP address yang tersedia secara teoritis adalah 255x255x255x255 atau sekitar 4 milyar lebih yang harus dibagikan ke seluruh pengguna jaringan internet di seluruh dunia. Pembagian kelas-kelas ini ditujukan untuk mempermudah alokasi IP address, baik untuk host jaringan tertentu atau untuk keperluan tertentu.
       IP address dipisahkan menjadi 2 bagian yaitu bagian netwrk (net ID) dan bagian hist (host ID). Net ID berperan dalam identifikasi suatu network dari network yang lain, sedangkan host ID berperan untuk identifikasi host dalam suatu network. Jadi seluruh host yang tersambung dalam jaringan yang sama memiliki net ID yang sama. Sebagian dari bit-bit bagian awal pada bagian awal address merupakan network bit/network number, sedangkan sisanya untuk host. Garis pemisah antara bagian network dan host tidak tetap, bergantung kepada kelas network.
       IP address dibagi ke dalam lima kelas yaitu kelas A, B, C, D, E. perbedaan tiap kelas adalah pada ukuran dan jumlahnya. Cintihnya IP kelas A dipakai oleh sedikit jaringan namun jumlah host yang dapat ditampugn oleh tiap jaringan sangat besar. Kelas D dan E tidak digunakan secara umum kelas D digunakan bagi jaringan multicast dan kelas E untuk keperluan ekperimental. Perangkat lunak Internet protocol menentuka pembagian jenis kelas ini dengan menguji beberaoa bit pertama dari IP address. Penentuan kelas ini dilakukan dengan cara berikut:


 Kelas A
       Bit pertama address kelas A adalah 0 dengan panjang net ID 8 bit dan panjang host 24 bit. Dengan demikian hanya ada 128 network kelas A, jadi byte pertama IP address kelas A memiliki range dari 0-127, yakni dari nomor 0.xxx.xxx.xxx sampai 127.xxx.xxx.xxx. Tiap network dapat menampung sekitar 16 juta (256^3) host. IP address kelas A diberikan untuk jaringan dengan jumlah host yang sangat besar. (xxx adalah variabel, nilainya dari 0 s/d 255). IP address ini dilukiskan pada gambar berikut:


Formatnya :
Format : 0nnnnnnn.hhhhhhhh.hhhhhhhh.hhhhhhhh

• Bit pertama : 0
• Panjang Network ID : 8 bit
• Panjang Host ID : 24 bit
• Byte pertama : 0 – 127
• Jumlah : 126 kelas A (0 dan 127 dicadangkan)
• Range IP : 1.xxx.xxx.xxx sampai 126.xxx.xxx.xxx

Jumlah IP : 16.777.214 IP address pada tiap kelas A

Kelas B
      Dua bit IP address kelas B selalu diset 10 sehingga byte pertamanya selalu bernilai 128-191. Network ID adalah 16 bit pertama dan 16 bit sisanya adalah host ID sehingga kalau ada computer memilii IP address 192.168.26.161, network ID 192.168 dan host ID 26.161. pada IP address kelas B ini memiliki range IP dari 128.0.xxx.xxx sampai 191.155.xxx.xxx yakni berjumlah 65.255 netwrok dan jumlah host tiap network 256^2 host atau sekitar 65 ribu host

Formatnya:

• Format : 10nnnnnn.nnnnnnnn.hhhhhhhh.hhhhhhhh
• 2 bit pertama : 10
• Panjang Network ID : 16 bit
• Panjang Host ID : 16 bit
• Byte pertama : 128 – 191
• Jumlah : 16.384 kelas B
• Range IP : 128.0.xxx.xxx sampai 191.155.xxx.xxx
• Jumlah IP : 65.535 IP address pada tiap kelas B

Kelas C
     Jika 3 bit pertama dari IP Address adalah 110, address merupakan network kelas C. Network ID terdiri dari 24 bit dan host ID 8 bit sisanya sehingga dapat terbentuk sekitar 2 juta network dengan masing-masing network memiliki 256 host. Dengan demikian terdapat lebih dari 2 juta network kelas C (32 x 256 x 256), yakni dari nomor 192.0.0.xxx sampai 223.255.255.xxx. Setiap network kelas C hanya mampu menampung sekitar 256 host.

Formatnya:

• Format : 110nnnnn.nnnnnnnn.nnnnnnnn.hhhhhhhh
• 3 bit pertama : 110
• Panjang Network ID : 24 bit
• Panjang Host ID : 8 bit
• Byte pertama : 192 – 223
• Jumlah : 2.097.152 kelas C
• Range IP : 192.0.0.xxx sampai 223.255.255.xxx
• Jumlah IP : 254 IP address pada tiap kelas C

Kelas D
        Khusus kelas D ini digunakan untuk tujuan multicasting. Dalam kelas ini tidak lagi dibahas mengenai netid dan hostid. Jika 4 bit pertama adalah 1110, sehingga byte pertamanya berkisar antara 224-247, sedangkan bit-bit berikutnya diatur sesuai keperluan multicast group yang menggunakan IP address ini. Dalam multitasking tidak dikenal network ID dan Host ID.
         IP Address merupakan kelas D yang digunakan untuk multicast address, yakni sejumlah komputer yang memakai bersama suatu aplikasi (bedakan dengan pengertian network address yang mengacu kepada sejumlah komputer yang memakai bersama suatu network). Salah satu penggunaan multicast address yang sedang berkembang saat ini di Internet adalah untuk aplikasi real-time video conference yang melibatkan lebih dari dua host (multipoint), menggunakan Multicast Backbone
Formatnya:

• 4 Bit Pertama : 1110
• Byte Inisial : 224 – 247

Kelas E
      Kelas terakhir adalah kelas E (4 bit pertama adalah 1111 atau sisa dari seluruh kelas). Pemakaiannya dicadangkan untuk kegiatan eksperimental. Juga tidak ada dikenal netid dan hostid di sini. IP address E tidak diperuntukkan untuk keperluan umum. 4 bit pertama IP address kelas ini diset 1111 sehingga byte pertama berkisar antara 248-255
Formatnya:

• 4 Bit Pertama : 1111
• Byte Inisial : 248 – 255

Sebagai tambahan dikenal juga istilah network prefix yang digunakan untuk IP address yang menunjuk bagian jaringan. Penulisan network prefix adalah denga tanda slash yang diikuti angka yang menunjukkan panjang network prefix dalam bit.misal untuk menunjuk satu network kelas B 192.168.xxx.xxx digunakan penulisan 192.168/16 angka 16 ini merupakan panjang bit untuk network prefix kelas B.

F.  ADDRESS KHUSUS
     Selain address yang digunakan untuk pengenal host ada beberapa address yang digunakan untuk keperluan khusus dan tidak boleh digunakan untuk pengenal host. Address itu adalah:

a)   Network Address
       Address ini digunakan untuk mengenali suatu network pada jaringan internet. Misalkan untuk host dengan IP address kelas B 192.168.9.35 tanpa memakai subnet, network address ini adalah 192.168.0.0 address ini didapat dengan membuat seluruh bit host pada segmen 2 terakhir menjadi 0. Tujuannya adalah untuk menyederhanakan informasi routing pada internet. Router cukup melihat network address 192.168 untuk menentukan ke raouter mana datagram tersebut harus dikirimkan. Analginya mirip dengan tuang pos cukup melihat kota tujuan pada alamat surat tidak perlu membaca seluruh alamat untuk menentukan jalur mana yang harus ditempuh surat tersebut.
b)  Broadcast Address
       Address ini digunakan untuk mengirim dan menerima informasi yang harus diketahui oleh seluruh host yang ada pada suatu network. Seperti diketahui setiap datagram IP memiliki header alamat tujuan berupa IP address dari host yang akan dituju oleh datagram tersebut. Dengan adanya alamat ini maka hanya host tujuan saja yang memproses datagram tersebut, sedangkan host lain akan mengabaikannya.
        Bagaimana jika suatu host ingin mengirim datagram tersebut kepada seluruh host yang ada pada netwoknya? Tidak efisien apabila harus membuat replikasi datagram sebanyak jumlah host tujuan, pemakai bandwith akan meningkta dan beban kerja host pengirim bertambah, padahal isi datagram tersebut sama. Oleh karena itu dibuat konspe broadcast address, host cukup mengirim ke alamat broadcast maka seluruh host pada network akan menerima datagram tersebut.
        Jadi sebenarnya setiap host memiliki 2 address untuk menerima datagram : pertama adalah IP addressnya yang bersifat unik dan kedua adalah broadcast address pada network tempat host tersebut berada. Broadcast address diperoleh dengan membuat bit-bit hst pada IP address menjadi 1. Jadi, untuk host dengan IP address 192.168.9.35 atau 192.168.240.2 broadcast addressnya 192.168.255.255 (2 segmen dari IP address tersebut disebut berharga 11111111.11111111, sehingga secara decimal terbaca 255.255) jenis informasi yang dibroadcast biasanya adalah informasi routing.
c)   Multicast Address
         Kelas address A, B dan C adalah address yang digunakan untuk komunikasi antar host  yang menggunakan datagram unicasr. Artinya datagram memiliki address tujuan berupa satu host tertentu. Hanya host yang memiliki IP address sama dengan destination address pada datagram yang akan menerima datagram tersebut, sedangkan host lain akan mengabaikannya. Jika datagram ditujukan untuk 2 mode pengirman ini (unicast dan broadcast) muncul pula mode ke tiga. Diperlukan suatu mode khusus jika suatu host ingin berkomunikasi dengan beberapa host sekaligus (host group) dengan hanya mengirimkan satu datagram saja. Namun bebreda dengan mode broadcast hanya host-host yang tergabung dalam sutu group saja yang akan menerima datagram ini, sedangkan host lain tidak akan terpengaruh. Oleh karena itu dikenalkan konsep multicast. Pada konsep ini setiap group yang menjalankan aplikasi bersana mendapatkan satu multicast address. Struktur kelas multicast address dapat dilihat pada gambar dibawah

224-239	0-255	0-255	0-255
1110xxxx	xxxxxxxx	xxxxxxxx	xxxxxxxx

Untuk keperluan multicast sejumlah IP address dialokasikan sebagai multicast address. Jika struktur IP address mengikuti bentuk 1110xxxx.xxxxxxxx.xxxxxxxx.xxxxxxxx (bentuk decimal 224.0.0.0 sampai 239.255.255.255) maka IP address merupakan multicast address. Alokasi ini ditujkan untuk keperluan group buka untuk host seperti pada kelas A, B dan C. anggota group ini juga tidak terbatas pada jaringan di satu subnet namun bisa mencapai seluruh dunia karena menyerupai sutu backbone maka jaringan multicast ini dikenal pula sebagai Multicast Bacbone (Mbone)

G.  Aturan Dasar pemilihan Network ID dan Host ID

• Network ID tidak boleh sama dengan 127, karena network ID 127 secara default digunakan sebagai alamal loopback yakni alamat IP address yang digunakan oleh suatu computer yang menunjuk dirinya sendiri
• Network ID dan host ID tidak boleh sama dengan 255, karena akan diartikan sebagai alamat broadcast. ID ini merupakan alamat yang mewakili seluruh jaringan
• Network ID dan host ID tidak boleh sama dengan 0, karena akan diartika sebagai alamat network. Alamat netwrk digunakan untuk menunjuk suatu jaringan buka host
• Host ID harus unik dalam suatu network, dalam suatu network tidak boleh ada dua host yang memiliki host ID yang sama.

PENGERTIAN KABEL FIBER OPTIC

                                   KABEL FIBER OPTIC

Pengertian

       Kabel Fiber optic adalah sebuah kabel yang terbuat dari serat kaca dengan teknologi canggih dan mempunyai kecepatan transfer data yang lebih cepat daripada kabel biasa, biasanya fiber optic digunakan pada jaringan backbone (Tulang Punggung) karena dibutuhakan kecepatan yang lebih dalam jaringan ini,namun pada saat ini sudah banyak yang menggunakan fiber optic untuk jaringan biasa baik LAN, WAN maupun MAN karena dapat memberikan dampak yang lebih pada kecepatan dan bandwith karena fiber optic ini menggunakan bias cahaya untuk mentransfer data yang melewatinya dan sudah barang tentu kecepatan cahaya tidak diragukan lagi namun untuk membangun jaringan dengan fiber optic dibutuhkan biaya yang cukup mahal dikarenakan dibutuhkan alat khusus dalam pembangunannya.

Penyambungan

       Untuk penyambungan kabel fiber optik dibutuhkan alat khusus yang bernama FUSION SPLICER alat ini yang digunakan untuk menyambung dua ujung fiber optic dengan menggunakan panas alat ini butuh ketelitian yang sangat tinggi.
       Alat ini dilengkapi dengan alat pengukur karena setiap ingin menyambung dua sisi FO harus diukur terlebih dahulu dan ukurannya harus sama antara ujung A dan ujung B dan kedua ujung FO harus benar2 bersih (biasanya digunakan alcohol 95% dan tisu untuk membersihkan ujung FO yang sudah dikupas) karena apabila ada kotoran sedikit saja maka FUSION SPLICER tidak akan bisa digunakan alias menolak untuk melakukan penyambungan.

PENGERTIAN DAN JENIS KABEL UTP

  PENGERTIAN DAN JENIS KABEL UTP



            Pengertian dan definisi Kabel UTP atau kabel unshielded twisted pair adalah kabel yang biasa digunakan untuk membuat jaringan atau network komputer berupa kabel yang didalamnya berisi empat (4) pasang kabel. Kabel Twisted Pair Cable ini ada dua jenis yaitu shielded dan unshielded. Shielded adalah jenis kabel yang memiliki selubung pembungkus sedangkan unshielded tidak mempunyai selubung pembungkus. Untuk koneksinya kabel jenis ini menggunakan konektor RJ-11 atau RJ-45.

          Unshielded twisted-pair (disingkat UTP) adalah sebuah jenis kabel jaringan yang menggunakan bahan dasar tembaga, yang tidak dilengkapi dengan shield internal. UTP adalah jenis kabel yang paling umum yang sering digunakan di dalam jaringan lokal (LAN), karena memang harganya yang sangat murah / rendah, fleksibel dan kinerja yang ditunjukkannya relatif bagus. Dalam kabel UTP, terdapat insulasi satu lapis yang melindungi kabel dari ketegangan fisik atau kerusakan, tidak seperti kabel Shielded Twisted-pair (STP), insulasi tersebut tidak melindungi kabel dari interferensi elektromagnetik.

JENIS KABEL UTP

 1. Kabel UTP jenis CAT3

      Kabel kategori 3 adalah kabel standar yang digunakan dalam industri telekomunikasi. Selama beberapa tahun belakangan tipe kabel ini masih digunakan secara luas di seluruh industri telekomunikasi. Kabel tipe ini bisa membawa data dengan kecepatan lebih dari 10Mbps. Untuk kepentingan transfer data dalam sirkuit audio atau transfer data kecepatan rendah biasanya cukup digunakan tipe kabel CAT3.
      Kategori kabel ini banyak diminati karena relatif murah dan tersedia dalam berbagai pilihan dari segi jumlah isi inti kabel dalam 1 unit kabel UTP. Ada beberapa pilihan kabel yang dapat dipilih sesuai kebutuhan. Ada yang berisi 2-pasang, 4-pasang, 6-pasang, 16-pasang, 25-pasang bahkan lebih.
      Konduktor dalam kabel ini terdiri dari beberapa kawat yang dililit berpasangan dengan isolator kabel yang dilengkapi dengan kode warna. Kode warna dari pasangan kabel yang ada pada CAT3 dimulai dengan “putih/biru” sebagai pasangan pertama
dan dilanjutkan dengan urutan kode warna grafik sesuai jumlah pasangan kabel.

2. Kabel UTP jenis CAT5

       Kabel kategori 5 dipilih menjadi standar kabel UTP semenjak pertama kali kabel UTP populer dan digunakan untuk aplikasi komunikasi jaringan/data. Kabel CAT5 biasanya terdiri dari empat pasang kabel. Kabel ini diperuntukkan bagi aplikasi data hingga 100MHz.
       Tapi, meski kabel data UTP umumnya dinamakan “kabel CAT5″, Jangan keliru antara CAT5 dengan CAT5E. Kabel CAT5 sangat identik dengan kabel CAT5E kecuali bahwa kabel CAT5E memiliki standar keseragaman dan kerapatan lilitan pasangan kabel yang lebih tinggi.

3. Kabel UTP jenis CAT5E

        Kabel Kategori 5E adalah standar industri baru untuk instalasi kabel data UTP. Kabel ini biasanya juga terdiri dari empat pasang kabel. Rating bandwidth kabel CAT5E adalah 100Mbps, namun bandwith maksimalnya bisa mencapai 1000Mbps jika diinstall dengan standar kualitas yang ketat. Saat ini CAT5E adalah standar baru untuk semua konstruksi kabel UTP.
        Oleh karenanya saat ini kabel CAT5E sudah tersedia secara luas dengan kualitas yang lebih tinggi daripada CAT5 dengan harga dasar yang hampir sama seperti CAT5. Bahkan beberapa perusahaan sudah menghentikan penggunaan kabel CAT5 dalam instalasi jaringan mereka.


4. Kabel UTP jenis CAT6

         Kabel kategori 6 adalah standar kabel UTP dengan sertifikasi resmi paling tinggi. Kabel ini identik dengan CAT5E namun telah memenuhi standar yang lebih ketat bukan hanya soal kerapatan lilitan tiap pasang kabel namun juga termasuk tingkat penyaluran data, isolator kabel dan pelindung tiap pasang kabel.
         Dengan lilitan semakin rapat, ditambah semakin baik isolator dan pemisahan tiap pasang kabel maka semakin rendah noise atau berkurangnya sinyal sehingga CAT6 mampu menyalurkan data dengan bandwidth tertinggi di kelasnya. Kabel CAT6 biasanya juga terdiri dari empat pasang kabel tembaga. Jika Anda melakukan instalasi jaringan 1000Mbps atau Gigabit LAN, tak ada pilihan lain, kabel UTP tipe inilah yang harus digunakan.



Cara Memasang Konektor Rj-45 pada kabel UTP(jaringaan LAN)



Cara memasang konektor RJ-45 pada kabel UTP (Jaringan LAN)

       Untuk dapat menghubungkan device yang satu dengan device yang lain, maka di butuhkanlah media transmisi. Terdapat berbagai macam media yang dapat digunakan untuk dapat menghubungkan device dan membentuk jaringan. Secara umum, media tersebut adalah: Kabel (wired) dan Nirkabel (wireless).

    Pada tulisan ini The Gaptek akan membahas pemasangan kabel UTP (Unshielded Twisted Pair) dengan konektor RJ45 yang thegaptek himpun dari berbagai sumber dan sesuai yang saya praktekin juga sewaktu kuliah dulu. tetapi yang perlu kita ketahui ada beberapa tipe kabel yang dapat digunakan dalam jaringan komputer tergantung topologi jaringan yang dibuat.

       Ada delapan kabel kecil dalam kabel UTP tetapi yang diperlukan hanya empat kabel saja. Ada dua macam pemasangan kabel, untuk menghubungkan jaringan yang menggunakan HUB/Switch menggunakan metode Straight (Lurus) yaitu semua anggota jaringan harus mempunyai kesepakatan susunan kabel. Setiap ujung kabelnya tidak dibuat crosslink tetapi dibuat sama, artinya jika salah satu ujung 1,2,3,6 atau 1,2,3,4,5,6,7,8 maka begitu pula dengan ujung lainnya. sedangkan untuk menghubungi dua komputer tanpa HUB/Switch, untuk dua komputer dihubungkan dengan cara crosslink.

1. Kabel UTP cat.5

2. Connector RJ45

3. Lan tester

4. Cramping tool

5. 2 buah PC yang akan dikoneksikan

1. Jenis lurus /straight

biasa digunakan untuk menghubungkan komputer dengan hub / switch hub

Ujuang A	Ujung B
1. Hijau Putih 2. Hijau 3. Orange Putih 4. Biru 5. Biru Putih 6. Orange 7. Coklat Putih 8. Coklat	1. Hijau Putih 2. Hijau 3. Orange Putih 4. Biru 5. Biru Putih 6. Orange 7. Coklat Putih 8. Coklat

Ujuang A	Ujung B
1. Orange Putih 2. Orange 3. Hijau Putih 4. Biru 5. Biru Putih 6. Hijau 7. Coklat Putih 8. Coklat	1. Orange Putih 2. Orange 3. Hijau Putih 4. Biru 5. Biru Putih 6. Hijau 7. Coklat Putih 8. Coklat

2. Jenis silang / cross

     khusus untuk menghubungkan dua komputer secara langsung tanpa melalui hub / switch hub. Untuk saat ini tipe cross sudah bisa digunakan untuk menghubungkan komputer dengan hub. Hub terbaru sudah memiliki fitur auto sense sehingga bisa mendeteksi tipe kabel yang terpasang.

Urutan pemasangan :

Salah satu ujung dipasang dengan Standar A dan ujung yang lain dipasang dengan standar B, maka akan menjadi kabel cross

Ujuang A	Ujung B
1. Hijau Putih 2. Hijau 3. Orange Putih 4. Biru 5. Biru Putih 6. Orange 7. Coklat Putih 8. Coklat	1. Orange Putih 2. Orange 3. Hijau Putih 4. Biru 5. Biru Putih 6. Hijau 7. Coklat Putih 8. Coklat

Langkah 2 :

Urutkan dan rapikan kabel sesuai dengan

warna dibawah ini :

1. Hijau Putih

2. Hijau

3. Orange Putih

4. Biru

5. Biru Putih

6. Orange

7. Coklat Putih

8. Coklat

Langkah 3 :

Potong rapi ujung kabel secara bersamaan sedemikian sehigga ujungnya berjajar dengan rata

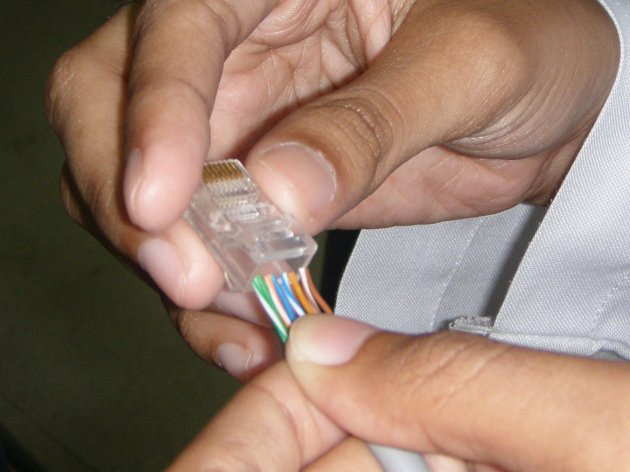

Langkah 4 :

Masukkan ujung kabel UTP tadi ke dalam konektor RJ-45. Pastikan urutannya benar sesuai dengan jalur-jalur yang sudah disediakan di dalam konektor tadi.

Dan juga pastikan ujung masing-masing kabel sudah mentok di bagian dalam konektor RJ-45

Langkah 5 :

Masukkan konektor RJ-45 yang sudah terpasangi kabel UTP tadi ke salah satu mulut tang crimping yang memiliki bentuk dan ukuran cocok dengan konektor RJ-45. Tekan bagian pangkal konektor dengan tang krimping. Penekanan ini akan membuat pin-pin yang ada di ujung konektor menancap di masing-masing kabel.

Langkah 6 :

Uji dengan kabel tester. Colokkan salah satu ujung ke induk tester ( yg besar ) ke port Tx. Dan colokkan ujung lain ke anak tester (yg kecil) ke port Rx. Nyalakan kabel tester dengan menggeser saklar ke posisi auto.

di tester Induk :

Lampu indikator akan menyala secara berurutan dari lampu indikator 1 s/d 8 dan juga G ( ground)

Perhatikan di tester anak :

• Jika lampu indikator tester induk menyala pada nomor tertentu sedangkan lampu indikator pada tester anak menyala pada nomor yang lain bearti urutan pemasangan yang tidak benar. (kecuali untuk jenis cross )

• cara pemasangan yang tidak baik, misal : ada ujung kanel yang tidak mentok di dalam konektor sehingga tidak tertancap oleh pin konektor

Perangkat yang digunakan dalam pemasangan Kabel UTP adalah sebagai berikut :

Terdapat 2 jenis pemasangan :

1. Jenis lurus / straigh

Urutan pemasangan :

Standar A :

Standar B :

urutan pin dimulai no.1 paling kiri dengan posisi lubang pada konektor RJ-45 menghadap ke kita dan kunci pengait terletak di sisi bawah

Alat dan Bahan :

1. Kabel UTP

2. Konektor RJ-45 2 buah

3. Tank Crimping

4. Tester kabel UTP (biar tau kalo salah nyambungnya)

Langkah Kerja :

Langkah 1 :

Kelupas bagian luar kabel UTP sepanjang kira-kira 2 cm dengan menggunakan pisau tang krimping sehingga nampak bagian  dalam kabel yang berjumlah  sebanyak 8 buah,

lakukan langkah 1 s/d 5 untuk kedua ujung kabel

• jika lampu indikator juga menyala pada posisi lampu indikator induk menyala, maka kabel tersebut tidak ada masalah.
• Jika lampu indikator tester induk menyala pada nomor tertentu sedangkan lampu indikator pada tester anak pada nomor tersebut tidak menyala, berarti kabel dengan warna yang bersangkutan mengalami masalah.

Masalah yang mungkin timbul :

• kabel putus di tengah
• kualitas konektor yg kurang baik

Pengertian Dan Sejarah Komputer

Pengertian komputer

     Komputer adalah alat yang dipakai untuk mengolah data menurut perintah yang telah dirumuskan. Kata komputer semula dipergunakan untuk menggambarkan orang yang perkerjaannya melakukan perhitungan aritmatika, dengan atau tanpa alat bantu, tetapi arti kata ini kemudian dipindahkan kepada mesin itu sendiri. Asal mulanya, pengolahan informasi hampir eksklusif berhubungan dengan masalah aritmatika, tetapi komputer modern dipakai untuk banyak tugas yang tidak berhubungan dengan matematika.

      Secara luas, Komputer dapat didefinisikan sebagai suatu peralatan elektronik yang terdiri dari beberapa komponen, yang dapat bekerja sama antara komponen satu dengan yang lain untuk menghasilkan suatu informasi berdasarkan program dan data yang ada. Adapun komponen komputer adalah meliputi : Layar Monitor, CPU, Keyboard, Mouse dan Printer (sbg pelengkap). Tanpa printer komputer tetap dapat melakukan tugasnya sebagai pengolah data, namun sebatas terlihat dilayar monitor belum dalam bentuk print out (kertas).

       Dalam definisi seperti itu terdapat alat seperti slide rule, jenis kalkulator mekanik mulai dari abakus dan seterusnya, sampai semua komputer elektronik yang kontemporer. Istilah lebih baik yang cocok untuk arti luas seperti "komputer" adalah "yang memproses informasi" atau "sistem pengolah informasi."
Saat ini, komputer sudah semakin canggih. Tetapi, sebelumnya komputer tidak sekecil, secanggih, sekeren dan seringan sekarang. Dalam sejarah komputer, ada 5 generasi dalam sejarah komputer.


 Generasi pertama


     Dengan terjadinya Perang Dunia Kedua, negara-negara yang terlibat dalam perang tersebut berusaha mengembangkan komputer untuk mengeksploit potensi strategis yang dimiliki komputer. Hal ini meningkatkan pendanaan pengembangan komputer serta mempercepat kemajuan teknik komputer. Pada tahun 1941, Konrad Zuse, seorang insinyur Jerman membangun sebuah komputer, Z3, untuk mendesain pesawat terbang dan peluru kendali.
      Pihak sekutu juga membuat kemajuan lain dalam pengembangan kekuatan komputer. Tahun 1943, pihak Inggris menyelesaikan komputer pemecah kode rahasia yang dinamakan Colossus untuk memecahkan kode rahasia yang digunakan Jerman. Dampak pembuatan Colossus tidak terlalu memengaruhi perkembangan industri komputer dikarenakan dua alasan. Pertama, Colossus bukan merupakan komputer serbaguna(general-purpose computer), ia hanya didesain untuk memecahkan kode rahasia. Kedua, keberadaan mesin ini dijaga kerahasiaannya hingga satu dekade setelah perang berakhir.
       Usaha yang dilakukan oleh pihak Amerika pada saat itu menghasilkan suatu kemajuan lain. Howard H. Aiken (1900-1973), seorang insinyur Harvard yang bekerja dengan IBM, berhasil memproduksi kalkulator elektronik untuk US Navy. Kalkulator tersebut berukuran panjang setengah lapangan bola kaki dan memiliki rentang kabel sepanjang 500 mil. The Harvard-IBM Automatic Sequence Controlled Calculator, atau Mark I, merupakan komputer relai elektronik. Ia menggunakan sinyal elektromagnetik untuk menggerakkan komponen mekanik. Mesin tersebut beropreasi dengan lambat (ia membutuhkan 3-5 detik untuk setiap perhitungan) dan tidak fleksibel (urutan kalkulasi tidak dapat diubah). Kalkulator tersebut dapat melakukan perhitungan aritmatik dasar dan persamaan yang lebih kompleks.
       Perkembangan komputer lain pada masa kini adalah Electronic Numerical Integrator and Computer (ENIAC), yang dibuat oleh kerjasama antara pemerintah Amerika Serikat dan University of Pennsylvania. Terdiri dari 18.000 tabung vakum, 70.000 resistor, dan 5 juta titik solder, komputer tersebut merupakan mesin yang sangat besar yang mengonsumsi daya sebesar 160kW.
Komputer ini dirancang oleh John Presper Eckert (1919-1995) dan John W. Mauchly (1907-1980), ENIAC merupakan komputer serbaguna (general purpose computer) yang bekerja 1000 kali lebih cepat dibandingkan Mark I.
Pada pertengahan 1940-an, John von Neumann (1903-1957) bergabung dengan tim University of Pennsylvania dalam usaha membangun konsep desain komputer yang hingga 40 tahun mendatang masih dipakai dalam teknik komputer. Von Neumann mendesain Electronic Discrete Variable Automatic Computer (EDVAC) pada tahun 1945 dengan sebuah memori untuk menampung baik program ataupun data.
       Teknik ini memungkinkan komputer untuk berhenti pada suatu saat dan kemudian melanjutkan pekerjaannya kembali. Kunci utama arsitektur von Neumann adalah unit pemrosesan sentral (CPU), yang memungkinkan seluruh fungsi komputer untuk dikoordinasikan melalui satu sumber tunggal. Tahun 1951, UNIVAC I (Universal Automatic Computer I) yang dibuat oleh Remington Rand, menjadi komputer komersial pertama yang memanfaatkan model arsitektur Von Neumann tersebut.
Baik Badan Sensus Amerika Serikat dan General Electric memiliki UNIVAC. Salah satu hasil mengesankan yang dicapai oleh UNIVAC dalah keberhasilannya dalam memprediksi kemenangan Dwilight D. Eisenhower dalam pemilihan presiden tahun 1952.
        Komputer Generasi pertama dikarakteristik dengan fakta bahwa instruksi operasi dibuat secara spesifik untuk suatu tugas tertentu. Setiap komputer memiliki program kode biner yang berbeda yang disebut "bahasa mesin" (machine language). Hal ini menyebabkan komputer sulit untuk diprogram dan membatasi kecepatannya. Ciri lain komputer generasi pertama adalah penggunaan tube vakum (yang membuat komputer pada masa tersebut berukuran sangat besar) dan silinder magnetik untuk penyimpanan data.

Generasi kedua

         Pada tahun 1948, penemuan transistor sangat memengaruhi perkembangan komputer. Transistor menggantikan tube vakum di televisi, radio, dan komputer. Akibatnya, ukuran mesin-mesin elektrik berkurang drastis.
Transistor mulai digunakan di dalam komputer mulai pada tahun 1956. Penemuan lain yang berupa pengembangan memori inti-magnetik membantu pengembangan komputer generasi kedua yang lebih kecil, lebih cepat, lebih dapat diandalkan, dan lebih hemat energi dibanding para pendahulunya.
         Mesin pertama yang memanfaatkan teknologi baru ini adalah superkomputer. IBM membuat superkomputer bernama Stretch, dan Sprery-Rand membuat komputer bernama LARC. Komputer-komputer ini, yang dikembangkan untuk laboratorium energi atom, dapat menangani sejumlah besar data, sebuah kemampuan yang sangat dibutuhkan oleh peneliti atom. Mesin tersebut sangat mahal dan cenderung terlalu kompleks untuk kebutuhan komputasi bisnis, sehingga membatasi kepopulerannya.
         Hanya ada dua LARC yang pernah dipasang dan digunakan: satu di Lawrence Radiation Labs di Livermore, California, dan yang lainnya di US Navy Research and Development Center di Washington D.C. Komputer generasi kedua menggantikan bahasa mesin dengan bahasa assembly. Bahasa assembly adalah bahasa yang menggunakan singkatan-singakatan untuk menggantikan kode biner.
          Pada awal 1960-an, mulai bermunculan komputer generasi kedua yang sukses di bidang bisnis, di universitas, dan di pemerintahan. Komputer-komputer generasi kedua ini merupakan komputer yang sepenuhnya menggunakan transistor. Mereka juga memiliki komponen-komponen yang dapat diasosiasikan dengan komputer pada saat ini: printer, penyimpanan dalam disket, memory, sistem operasi, dan program.
Salah satu contoh penting komputer pada masa ini adalah 1401 yang diterima secara luas di kalangan industri. Pada tahun 1965, hampir seluruh bisnis-bisnis besar menggunakan komputer generasi kedua untuk memprosesinformasi keuangan.
          Program yang tersimpan di dalam komputer dan bahasa pemrograman yang ada di dalamnya memberikan fleksibilitas kepada komputer. Fleksibilitas ini meningkatkan kinerja dengan harga yang pantas bagi penggunaan bisnis. Dengan konsep ini, komputer dapat mencetak faktur pembelian konsumen dan kemudian menjalankan desain produk atau menghitung daftar gaji. Beberapa bahasa pemrograman mulai bermunculan pada saat itu.
          Bahasa pemrograman Common Business-Oriented Language (COBOL) dan Formula Translator (FORTRAN) mulai umum digunakan. Bahasa pemrograman ini menggantikan kode mesin yang rumit dengan kata-kata, kalimat, dan formula matematika yang lebih mudah dipahami oleh manusia. Hal ini memudahkan seseorang untuk memprogram dan mengatur komputer. Berbagai macam karier baru bermunculan (programmer, analis sistem, dan ahli sistem komputer). Industr piranti lunak juga mulai bermunculan dan berkembang pada masa komputer generasi kedua ini.

Generasi ketiga

          Walaupun transistor dalam banyak hal mengungguli tube vakum, namun transistor menghasilkan panas yang cukup besar, yang dapat berpotensi merusak bagian-bagian internal komputer. Batu kuarsa (quartz rock) menghilangkan masalah ini. Jack Kilby, seorang insinyur di Texas Instrument, mengembangkan sirkuit terintegrasi (IC : integrated circuit) pada tahun 1958.
          IC mengkombinasikan tiga komponen elektronik dalam sebuah piringan silikon kecil yang terbuat dari pasir kuarsa. Pada ilmuwan kemudian berhasil memasukkan lebih banyak komponen-komponen ke dalam suatu chip tunggal yang disebut semikonduktor.
          Hasilnya, komputer menjadi semakin kecil karena komponen-komponen dapat dipadatkan dalam chip. Kemajuan komputer generasi ketiga lainnya adalah penggunaan sistem operasi (operating system) yang memungkinkan mesin untuk menjalankan berbagai program yang berbeda secara serentak dengan sebuah program utama yang memonitor dan mengkoordinasi memori komputer.

Generasi keempat

           Setelah IC, tujuan pengembangan menjadi lebih jelas: mengecilkan ukuran sirkuit dan komponen-komponen elektrik. Large Scale Integration (LSI) dapat memuat ratusan komponen dalam sebuah chip. Pada tahun 1980-an, Very Large Scale Integration (VLSI) memuat ribuan komponen dalam sebuah chip tunggal.
           Ultra-Large Scale Integration (ULSI) meningkatkan jumlah tersebut menjadi jutaan. Kemampuan untuk memasang sedemikian banyak komponen dalam suatu keping yang berukurang setengah keping uang logam mendorong turunnya harga dan ukuran komputer. Hal tersebut juga meningkatkan daya kerja, efisiensi dan keterandalan komputer.
           Chip Intel 4004 yang dibuat pada tahun 1971membawa kemajuan pada IC dengan meletakkan seluruh komponen dari sebuah komputer (central processing unit, memori, dan kendali input/output) dalam sebuah chip yang sangat kecil. Sebelumnya, IC dibuat untuk mengerjakan suatu tugas tertentu yang spesifik. Sekarang, sebuah mikroprosesor dapat diproduksi dan kemudian diprogram untuk memenuhi seluruh kebutuhan yang diinginkan. Tidak lama kemudian, setiap piranti rumah tangga seperti microwave, oven, televisi, dan mobil dengan electronic fuel injection (EFI) dilengkapi dengan mikroprosesor.
            Perkembangan yang demikian memungkinkan orang-orang biasa untuk menggunakan komputer biasa. Komputer tidak lagi menjadi dominasi perusahaan-perusahaan besar atau lembaga pemerintah. Pada pertengahan tahun 1970-an, perakit komputer menawarkan produk komputer mereka ke masyarakat umum. Komputer-komputer ini, yang disebut minikomputer, dijual dengan paket piranti lunak yang mudah digunakan oleh kalangan awam. Piranti lunak yang paling populer pada saat itu adalah program word processing dan spreadsheet. Pada awal 1980-an, video game seperti Atari 2600 menarik perhatian konsumen pada komputer rumahan yang lebih canggih dan dapat diprogram.
             Pada tahun 1981, IBM memperkenalkan penggunaan Personal Computer (PC) untuk penggunaan di rumah, kantor, dan sekolah. Jumlah PC yang digunakan melonjak dari 2 juta unit pada tahun 1981 menjadi 5,5 juta unit pada tahun 1982. Sepuluh tahun kemudian, 65 juta PC digunakan. Komputer melanjutkan evolusinya menuju ukuran yang lebih kecil, dari komputer yang berada di atas meja (desktop computer) menjadi komputer yang dapat dimasukkan ke dalam tas (laptop), atau bahkan komputer yang dapat digenggam (palmtop).
             IBM PC bersaing dengan Apple Macintosh dalam memperebutkan pasar komputer. Apple Macintosh menjadi terkenal karena memopulerkan sistem grafis pada komputernya, sementara saingannya masih menggunakan komputer yang berbasis teks. Macintosh juga memopulerkan penggunaan piranti mouse.
Pada masa sekarang, kita mengenal perjalanan IBM compatible dengan pemakaian CPU: IBM PC/486, Pentium, Pentium II, Pentium III, Pentium IV (Serial dari CPU buatan Intel). Juga kita kenal AMD k6, Athlon, dsb. Ini semua masuk dalam golongan komputer generasi keempat.
             Seiring dengan menjamurnya penggunaan komputer di tempat kerja, cara-cara baru untuk menggali potensial terus dikembangkan. Seiring dengan bertambah kuatnya suatu komputer kecil, komputer-komputer tersebut dapat dihubungkan secara bersamaan dalam suatu jaringan untuk saling berbagi memori, piranti lunak, informasi, dan juga untuk dapat saling berkomunikasi satu dengan yang lainnya. Jaringan komputer memungkinkan komputer tunggal untuk membentuk kerjasama elektronik untuk menyelesaikan suatu proses tugas. Dengan menggunakan perkabelan langsung (disebut juga Local Area Network atau LAN), atau [kabel telepon, jaringan ini dapat berkembang menjadi sangat besar.

Generasi kelima

             Mendefinisikan komputer generasi kelima menjadi cukup sulit karena tahap ini masih sangat muda. Contoh imajinatif komputer generasi kelima adalah komputer fiksi HAL9000 dari novel karya Arthur C. Clarke berjudul 2001: Space Odyssey. HAL menampilkan seluruh fungsi yang diinginkan dari sebuah komputer generasi kelima. Dengan kecerdasan buatan (artificial intelligence atau AI), HAL dapat cukup memiliki nalar untuk melakukan percapakan dengan manusia, menggunakan masukan visual, dan belajar dari pengalamannya sendiri.
              Walaupun mungkin realisasi HAL9000 masih jauh dari kenyataan, banyak fungsi-fungsi yang dimilikinya sudah terwujud. Beberapa komputer dapat menerima instruksi secara lisan dan mampu meniru nalar manusia. Kemampuan untuk menterjemahkan bahasa asing juga menjadi mungkin. Fasilitas ini tampak sederhana. Namun fasilitas tersebut menjadi jauh lebih rumit dari yang diduga ketika programmer menyadari bahwa pengertian manusia sangat bergantung pada konteks dan pengertian ketimbang sekedar menterjemahkan kata-kata secara langsung.
               Banyak kemajuan di bidang desain komputer dan teknologi yang semakin memungkinkan pembuatan komputer generasi kelima. Dua kemajuan rekayasa yang terutama adalah kemampuan pemrosesan paralel, yang akan menggantikan model non Neumann. Model non Neumann akan digantikan dengan sistem yang mampu mengkoordinasikan banyak CPU untuk bekerja secara serempak. Kemajuan lain adalah teknologi superkonduktor yang memungkinkan aliran elektrik tanpa ada hambatan apapun, yang nantinya dapat mempercepat kecepatan informasi.
Jepang adalah negara yang terkenal dalam sosialisasi jargon dan proyek komputer generasi kelima.
                Lembaga ICOT (Institute for new Computer Technology) juga dibentuk untuk merealisasikannya. Banyak kabar yang menyatakan bahwa proyek ini telah gagal, namun beberapa informasi lain bahwa keberhasilan proyek komputer generasi kelima ini akan membawa perubahan baru paradigma komputerisasi di dunia.
